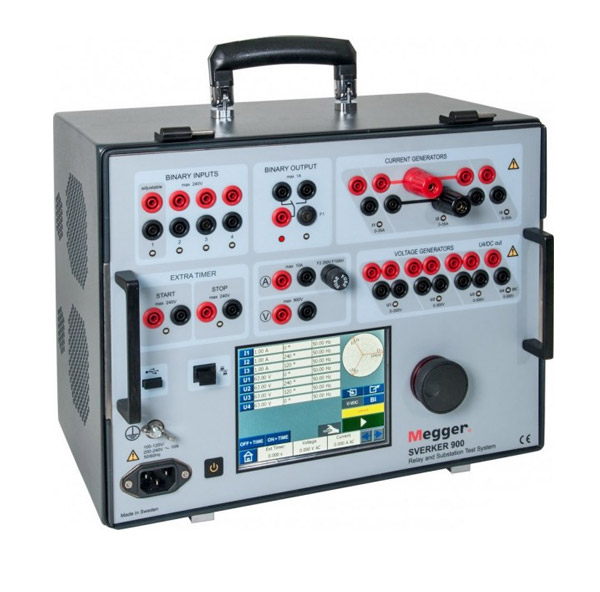

SVERKER 900
Устройство для проверки и наладки устройств РЗА
Система SVERKER 900 специально предназначена для базовых, ручных испытаний вторичным током и напряжением устройств защиты. Кроме того, могут быть выполнены различные испытания первичным током, так как источники тока и напряжения могут быть соединены последовательно и/или параллельно для обеспечения выхода тока до 105 А или напряжения до 900 В переменного тока. Все три источника тока и четыре источника напряжения могут быть настроены индивидуально по амплитуде, фазовому углу и частоте. Четвертый источник напряжения позволяет проверять цифровые реле, для которых необходимо опорное напряжение, имитирующее шину.
Области применения
- Ввод в эксплуатацию и техническое обслуживание распределительных и генерирующих электроподстанций.
- Релейная защита.
- Электромеханические реле.
- Статические реле.
- Цифровые реле.
- Построение кривых возбуждения токовых трансформаторов.
- Измерение коэффициента трансформации трансформаторов тока и напряжения.
- Измерение нагрузки цепей токовых трансформаторов.
- Проверка полярности (направления).
- Прогрузка коммутационной аппаратуры первичным током.
- Трехфазные системы.
- Однофазные системы.
- Проверка порогов сигнализации и измеряемых величин для системы контроля и сбора данных SCADA.
- Прозвонка цепей.

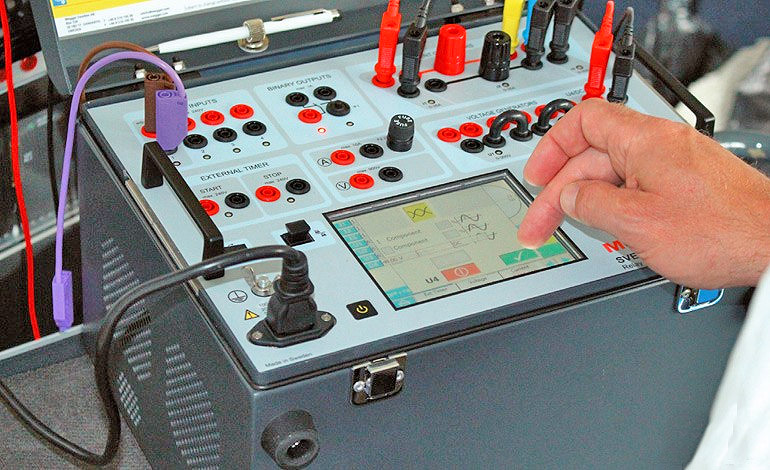

Современный дружественный интерфейс
Этот интерфейс обеспечивает пользователя очень простым спо-собом вручную или полуавтоматически выполнять испытания – от простой прогрузки первичным током в коммутационной аппаратуре до полной проверки релейной защиты вторичным током и напряжением. Эта работа упрощена за счет использования встроенной компьютерной системы и сенсорного экрана.
Этот интерфейс исключает необходимость использования отдельного компьютера при тестировании практически всех типов реле или первичного оборудования подстанции. Интуи-тивно-понятные экранные меню и сенсорные кнопки обеспечи-вают быстрый и простой выбор требуемой функции тестирова-ния. Этот интерфейс включает в себя энергонезависимую память для сохранения параметров тестов и результатов испытаний. Используя USB-порт файлы с параметрами тестов / результатов могут пересылаться между SVERKER 900 и PC. Файлы тестов сохраняются в формате csv для использования с программой Excel® с целью создания отчетов.
SVERKER 900 - программные средства испытаний
Тестер РЗиА SVERKER 900 содержит программные инструменты, облегчающие испытания релейной защиты. Микро ПО используется в зависимости от типа выполняемого теста. Вы можете настроить выход генераторов тока и напряжения, ими также можно управлять с помощью основной ручки.
Программные средства |
|
|
Инструмент Main (основной)
Инструмент Prefault – Fault (предаварийное – аварийное состояние)
Инструмент Ramping (линейное изменение сигнала)
Инструмент Sequence (последовательность)
Инструмент Impedance (импеданс) *
* Будет реализован позже. |
Тестирование реле защиты
Система SVERKER 900 предоставляет широкие возможности ручной проверка оборудования релейной защиты вторичным током и напряжением. Практически может выполняться тестиро-вание всех типов однофазной и трехфазной релейной защиты – от современных многофункциональных реле до электромехани-ческих реле. Система позволяет вводить ток до 105 A, когда необходим высокий диапазон, и она имеет диапазон по частоте от 10 Гц до 600 Гц, а также может быть использован постоянный ток. В режиме "эксперт" пользователь имеет возможность до-бавлять уровни наложенной частоты. Прочная конструкция ап-паратных средств предназначена для использования в полевых условиях в широком диапазоне температур, а программные средства обеспечивают выполнение быстрых испытаний.
Примеры того, что может тестировать SVERKER 900 | № ANSI® |
Дистанционная защита / при импедансных реле | 21 |
Реле защиты от перевозбуждения | 24 |
Реле синхронизации | 25 |
Реле минимального напряжения | 27 |
Направленные реле мощности | 32 |
Реле минимального тока или минимальной мощности | 37 |
Реле потери возбуждения | 40 |
Реле максимального тока отрицательной последовательности | 46 |
Реле напряжения фазовой последовательности | 47 |
Тепловые реле | 49 |
Максимальное реле- / реле защиты от замыканий на землю | 50 (N) |
Максимальное реле с обратнозависимой временной характеристикой- / реле защиты от замыканий на землю | 51 (N) |
Реле коэффициента мощности | 55 |
Реле максимального напряжения | 59 |
Дифференциальное реле напряжения или тока | 60 |
Направленное максимальное реле- / реле защиты от замыканий на землю | 67 (N) |
Защита двигателей от перегрузки | 66 |
Реле максимального тока для постоянного тока | 76 |
Реле с измерением фазового угла или реле защиты от выхода из синхронизма | 78 |
Автоматы повторного включения | 79 |
Частотные реле | 81 |
Провода цепи управления | 85 |
Реле дифференциальной защиты (дифференциальные цепи) | 87 |
Направленные реле напряжения | 91 |
Реле защитного отключения | 94 |
Направленные реле напряжения и мощности | 92 |
