Аврора К

Передвижная электротехническая лаборатория высоковольтных испытаний ЭТЛВИ «AURORA-K» от компании "Энергопроект" для качественных испытаний и диагностики высоковольтных кабелей.
Цена: определяется специалистом
Заказать
Скачать подробнее в формате PDF Версия для печати

Представляем Вам совместную разработку компаний ЭнергоПроект, ТестСет, Себа Энерго (Россия) и SEBA KMT (Германия)

Передвижная электротехническая лаборатория высоковольтных испытаний ЭТЛВИ «AURORA-K» позволяет производить полноценные испытания и диагностику высоковольтных кабелей (постоянное напряжение) и аппаратной изоляции подстанционного оборудования (напряжение промышленной частоты).

Высокое качество испытательного и диагностического оборудования, разработанного германскими и российскими инженерами, проверено временем, и позволяет гарантировать бесперебойную работу ЭТЛВИ «AURORA-К» на протяжении многих лет.

Методики испытаний и диагностики, основанные на опыте эксплуатации ЭТЛВИ «AURORA-K», позволят Вам тратить меньше времени для диагностики, обнаружения и локализации неисправностей.

Конструкция приборных 19" стоек, в которых смонтированы измерительные приборы и пульты управления ЭТЛВИ «AURORA-K», позволяют существенно расширить испытательные возможности лаборатории, добавив в состав оборудования, например, приборы для диагностики и испытаний кабеля с изоляцией из сшитого полиэтилена и его оболочки или для определения мест повреждения кабеля без прожига изоляции (метод стабилизации электрической дуги).

Технические характеристики электротехнической лаборатории высоковольтных испытаний

Передвижная высоковольтная испытательная лаборатория предназначена для профилактических испытаний кабелей с рабочим напряжением до 10 кВ, для определения трассы кабеля и мест повреждения изоляции, а также для испытания электротехнического оборудования подстанций повышенным выпрямленным напряжением и повышенным напряжением промышленной частоты.

  • испытания изоляции кабелей повышенным выпрямленным напряжением
  • испытание изоляции оборудования повышенным напряжением промышленной частоты определение трассы и глубины залегания кабеля
  • выбор кабеля и выбор фазы кабеля
  • определение мест повреждений кабеля методом прожига изоляции
  • определение мест повреждения кабеля акустическим методом
  • определение мест повреждения кабеля индуктивным методом
  • локализация повреждений кабеля методом рефлектометрии (зондирующим импульсом) (TDR-метод)
  • локализация повреждений кабеля волновым методом, использующим связь по напряжению есау-метод), и использующим связь по току (1СЕ-метод) локализация повреждений кабеля

Виды испытаний и технические характеристики лаборатории

Наименование параметра

Значение

Высоковольтные испытания кабелей

Номинальное напряжение постоянного тока, кВ

0...70

Номинальное напряжение тока промышленной частоты, кВ

0...100





Номинально допустимый ток при U ном, мА

50

Ток короткого замыкания, мА

100

Мощность на выходе, кВа

5

Контроль сопротивления изоляции

Измерительное напряжение, В

500,1000, 2500

Диапазон измерений, ГОм

0,0001^125

Прожигание кабелей

Ступень 1, напряжение переменного тока Uмакс., в/ ток 1макс, А

60/110

Ступень 2, напряжение переменного тока Uмакс., в/ ток 1макс, А

220/30

Ступень 3, напряжение постоянного тока Uмакс., кв/ ток 1макс, А

1,2/6

Ступень 4, напряжение постоянного тока Uмакс., кв/ ток 1макс, А

4/1,5

Ступень 5, напряжение постоянного тока Uмакс., кв/ ток 1макс, А

8/0,8

Ступень 6, напряжение постоянного тока Uмакс., кв/ ток 1макс, А

14/0,5

Мощность, кВа

7

Определение расстояния до места повреждения кабеля импульсным методом

Диапазон измерения, м

10...50 000

Ширина импульса, мкс

0,035...4

Скорость распространения импульса V/2, регулируемая, м/мкс

50...150

Разрешение временной оси,%

0,01

Виды измерения

режим Decаy, ICE

режим TDR

режим ARM

Определение расстояния до места повреждения кабеля акустическим методом

Напряжение импульса. кВ:

три диапазона - 0...8, 0...16, 0...32.

Мощность импульса максимальная, Вт/ с

1750

Последовательность импульсов, с

1,5 - 3 - 6

Потребляемая мощность, кВА

1,2

Комплектация лаборатории

Марка

изделия

Наименование изделия

HMK NSF

Система переключения

лаборатории 70 кв. Сетевой пульт

УИВ 100/70

Установка испытания повышенным напряжением

Digiphone

Акустический комплект

ВТ5000

Устройство прожига кабелей

SWG 1750

Генератор ударных волн

Teleflex T 30-Е

Система для определения

Расстояния до места повреждения кабеля

FLG-200P

Генератор звуковых частот

MIC-2500

Контроль сопротивления изоляции

KTH KTE

Кабельный барабан, 1x80 кв, 50 m, барабан 10 т, 2.5 mm заземление

EB

Бур заземления

SM

Предохранительн ый модуль

EST

Штанга заземления

WSY

Система сигнальных ламп

HTS

Концевой выключатель дверей отсека высоковольтного оборудования

NAS

Устройство сетевого

Присоединения Переходник сетевой

NAT

Аварийный выключатель с блокировкой

Дополнительное оборудование

VLF 28 kV

Испытания кабеля сшитый полиэтилен 6­10 кв  сверхнизкой частотой

LSG 3E

Установка стабилизации электрической дуги

СА 7100-2

Измерение тангенса угла

Диэлектрических потерь

и емкости высоковольтной

промышленной изоляции

LSG 300

Установка стабилизации электрической дуги

MFM 5-1

Испытания места повреждения, предварительная и точная локализация оболочки кабеля сшитый полиэтилен

Система энергообеспечения

  • S Отопление лаборатории осуществляется от штатного отопителя для а/м «УАЗ», входящего в состав машины. Для обогрева на стоянке используется тепловентилятор 220В мощностью 1 кВт.
  • Освещение кабины и рабочего отсека осуществляется от бортовой сети автомобиля. Установлены светильники дополнительного освещения (220В) - 2 шт.
  • Для подключения потребителей используется блок розеток 220В (3 шт.), расположенный на сетевой панели.
  • Подвод проводов к блокам розеток выполнен скрытым, что исключает механическое повреждение проводов.

Безопасность

  • 5 ступеней защиты от поражения электрическим током:
  • F-U (контроль напряжения на корпусе)
  • S F-Q (контроль сопротивления заземления)
  • концевые выключатели задних дверей
  • световая, звуковая сигнализация и рубильник видимого разрыва
  • аварийный выключатель

Гарантийный срок 12 месяцев

Электротехнические лаборатории высоковольтных испытаний серии "АВРОРА" изготавливаются на шасси (УАЗ, КАМАЗ, УРАЛ, ГАЗ, ПАЗ), так и на шасси импортных автомобилей по требованию заказчика.

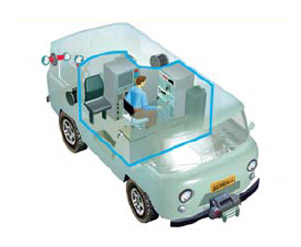

Аврора-К
Аврора-К

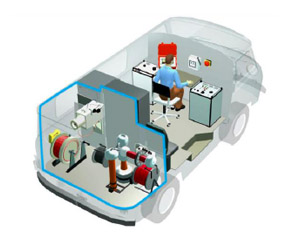

Аврора К вид рабочего отсека
Аврора К вид рабочего отсека
