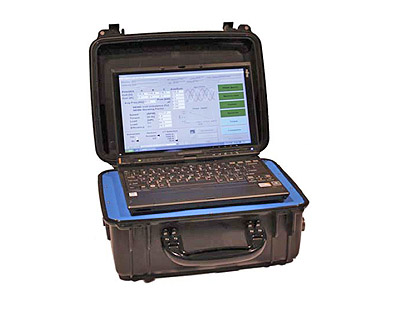

EXP 4000

Возможность комплексных испытаний

Анализатор двигателей EXP4000 обладают широкими функциональными возможностями для тестирования электродвигателей и отвечает самым высоким стандартам качества. Он разработаны специально для контроля за силовыми цепями, общим состоянием двигателя, его нагрузкой и производительностью непосредственно на производстве, и позволяют оператору проводить комплексный анализ общей функциональности двигателя. Эти устройства обеспечивают возможность удаленного мониторинга из центра управления электродвигателями или через EP-соединение. Питание к ним подается от аккумуляторной батареи. Устройства безопасны в работе и обладают высокой надежностью даже в самых сложных условиях.

Непрерывное совершенствование

Непрерывное совершенствование и новые разработки демонстрируют наше стремление к высокому качеству и надежности. Данные устройства позволяют выявлять снижение производительности электродвигателей и тем самым сокращать непроизводительные затраты, а также определять особую эффективность использования оборудования, рассогласование нагрузки, колеблющуюся и кратко- временную пиковую нагрузки.

Оператор получает результаты незамедлительно, что дает возможность рассчитать рабочую эффективность и точные значения потерь энергии.

Комплексный анализ

Устройство EXP4000 выполняют семь основных функций, которые помогают улучшить обслуживание электродвигателей. Он выявляют возможные проблемы силовой сети, которые ухудшают состояние электродвигателя, проверяют режим работы двигателей, отслеживают нагрузку, следят за производительностью  двигателей и рассчитывают возможное энергосбережение.

Программа, заложенная в них, выдает информацию об уровне напряжения, балансе напряжений, нелинейном и полном искажении, состоянии ротора, производительности двигателя, эксплуатационном коэффициенте полезного действия, уровне перегрузки по току, рабочем состоянии, изменениях крутящего момента, нагрузке в сопоставлении с другими двигателями и т.д. Все эти данные в совокупности позволяют определить истинное состояние электродвигателя и условия, влияющие на производительность двигателя.

Усовершенствованная обработка и организация данных

После завершения испытаний оператор может сохранить их результаты по каждому электродвигателю в отдельности. Такое разделение позволяет улучшить техническое обслуживание, поскольку оператор получает простой доступ к информации и возможность анализировать графики. Результаты тестирования сохраняются в стандартных формата

х реляционных баз данных программы MS Access. Главная консоль печати позволяет быстро создавать отчеты, которые предоставляют оператору визуальное подтверждение состояния двигателей.

Программное обеспечение позволяет пользователю создавать различные базы данных для организации собранной информации в соответствии с заданными спецификациями. Такой подход упрощает передачу данных благодаря комплексной обработке информации.

Области тестирования

Источник питания

Наши приборы выявляют проблемы, связанные с неоптимальным качеством электроснабжения, которые влекут за собой дополнительную нагрузку на электродвигатель. Они позволяют те- стировать уровень напряжения, баланс напряжений, нелинейное искажение, полное (суммарное) искажение, мощность и гармонику. Эти проблемы возни- кают по следующим причинам: неправильные настройки отводов силового трансформатора, неверное распределение однофазной нагрузки, перегрузка (насыщение) силового трансформатора, лишние частотно-регулируемые электроприводы на шинах низкого напряжения, чрезмерные негармонические частоты на частотно-регулируемом электроприводе, недостаток линейных индукторов частотно-регулируемого электропривода, а также недостаток или размыкание компенсирующих конденсаторов. Непрерывный мониторинг Программное обеспечение для непрерывного мониторинга CM3000 дает возможность пользователю получать данные с 41 измерительной точки в режиме реального времени. Возможность такого непрерывного сбора данных значительно облегчает обнаружение таких периодически возникающих неисправностей в электродвигателях, как, например, электрическое размыкание. Пользователь самостоятельно может настраивать программное обеспечение, что помогает ему в режиме реального времени соби- рать и обрабатывать различные данные, имеющие значение для нормальной ра- боты и эксплуатации электродвигателей. Эта программа также помогает ана- лизировать потребляемую мощность и определять фактическое качество электропитания.

Ток

Эти испытания выявляют проблемы, связанные со всей тестируемой системой. Они включают в себя перегрузку по току и асимметрию токов. Эти испытания следят за состоянием всей системы и выявляют проблемы, связанные с током.

Спектр

Эта область тестирования включает в себя испытание ламелей ротора, опре- деление спектра V/I, детектированного спектра и гармоник. Наши приборы показывают зависимость тока и напряжения от частоты. Данные тесты позволяют выявить проблемы насыщения, поврежденные ламели ротора, лишние частотно-регулируемые электроприводы на шине низкого напряжения, а так же механические неисправности.

Вращающий момент

Определение изменений крутящего момента и его спектра позволяет поль- зователю быстро и эффективно выявить многочисленные неполадки. Данные тесты помогают обнаружить механические неисправности, кратковременные перегрузки, механический дисбаланс, износ и повреждение подшипников, раковины и другие неисправности.

Контакты

Программное обеспечение для EXP 4000 обладает дополнительными функциональными возможностями, которые включают в себя построение диаграмм, отображение тока и напряжения на каждом из трех выводов, построение гисто-грамм гармоник, измерение мгновенного напряжения, определение частот, симметрии и построение осциллограмм для частотно-регулируемых электроприводов. При комплексном анализе эти возможности помогают выявить износ подшипников, дисбаланс ротора и отклонение оси вращения.

Мониторинг частотно-регулируемых электроприводов (дополнительная опция)

Имеющие значение для нормальной работы и эксплуатации электродвигателей. Эта программа также помогает анализировать потребляемую мощность и определять фактическое качество электропитания.

Анализ текущих процессов

Система динамического мониторинга электродвигателей EXP3000 также вы- полняет расчёт переходных процессов с помощью соответствующего инструмента анализа (Transient Analysis Tool). Приложение отслеживает среднеквадратическое значение тока и трехфазно- го напряжения. При помощи этого приложения можно масштабировать графики и считывать значения и время при наведении курсора на точку. Кроме этого, данное приложение позволяет из- мерять начальный вращающий момент по отношению ко времени. Эта функция дает визуальное отображение амплитуды напряжения, тока и крутящего мо- мента при запуске вместе со временем запуска двигателя. После окончания запуска на экран выведутся данные об окончательном уровне напряжения, токе и крутящем моменте.

Эффективность

Устройство EXP 4000 выгодно отличается от своих аналогов возможностью рассчитывать производительность и пе- риод окупаемости и выявлять низко- производительные электродвигатели, а затем заново рассчитывать период оку- паемости при замене на новый электро- двигатель. Устройство EXP3000 превосходит другие приборы как по точности оценки производительности, так и по простоте его эксплуатации в полевых условиях.

Помимо любых трёхфазных асинхронных

двигателей и генераторов EXP3000 может отслеживать работу частотно-регу- лируемых электро-приводови сервод- вигателей переменного тока. Эти типы двигателей всегда создавали проблемы для технического персонала. Сейчас эта задача стала намного легче благодаря нашим приборам, которые позволяют проводить их полную диагностику.

Непрерывный мониторинг

Программное обеспечение для непрерывного мониторинга CM дает возможность пользователю получать данные с 41 измерительной точки в режиме реального времени. Возможность такого непрерывного сбора данных значительно облегчает обнаружение таких периодически возникающих неисправностей в электродвигателях, например, электрическое размыкание. Пользователь самостоятельно может настраивать программное обеспечение, что помогает ему в режиме реального времени соби- рать и обрабатывать различные данные,

Технические спецификации/ функциональность

Преимущества и спецификации

Дисбаланс напряжений • Качество питания (электроэнергии)

Общее гармоническое искажения напряжения

Коэфф. искажения синусоидальности кривой тока

Анормальная работа трансформаторов

Проблемы с эл.соединениями

Ротор

Входная мощность
110 – 250 В переменного тока, 50/60 Гц

Встроенный блок питания

Полное сопротивление обратной последовательности

Вычисление скорости

Смещение оси

Проверка ламелей ротора

Полное сопротивление обратной последовательности

Расчет числа оборотов

Проценты нагрузки и производительности

Спектр напряжения

Спектр тока

Уровень тока

Эксплуатационный коэффициент

поврежденный стержень (стержни ротора)

дефектные швы

сломанные стержни (ротора)

эксцентриситет (воздушного зазора)

Проблемы с нагрузкой

перегрузка

повреждение подшипников

нарушение центровки

дисбаланс вентилятора

Максимальное тестируемое напряжение (непосредственное подключение)

Трансформаторы тока (переносные)

Соединения – витой кабель военного класса

1000 В AC; 500 В DC

0 –10 А, 0 –150 А, 0 –1000 А, 0 –3000 А

Разъем блока питания (1)

Напряжение: переносное соединение (1) Сила тока: переносное соединение (1) Порт EP (1)

Разъем датчика вибраций (1)

Информация об электропитании

Непрерывный сбор данных

Приложение поиска сохраненных данных O-Scope

Автоматическая фазовая синхронизация

Автоматическое проведение испытания с отсчетом времени

Проведение испытания по нажатию одной кнопки

Проверка подшипников

Текущее напряжение при запуске

Величина тока при запуске

частота ремня

изношенный импеллер

-частоты зубчатых колес

Частотно регулируемый привод

-Качество электросигнала

-Shorted IGBT’s

-Контур обратной связи

-Технологические данные

-Настройка/Запуск

Мягкий старт

-Настройка/Запуск

-Нахождение неисправностей

Энергоаудит

Спецификации компьютера          Жесткий диск на 40 Гб –4200 об/мин или лучше

512 Мб оперативной памяти (расширяемая до 2 Гб)

Срок работы батареи – 3 часа или больше ОС: Microsoft Windows XP Professional или более поздняя версия

USB 2.0

Масса   EXP 4000 - 6,8кг

Промышленные стандарты

NEMA MG-1

IEEE 519 EN61000-2-2 EN 61000-2-7

VDE 839-2-2

VDE 839 -2-2
