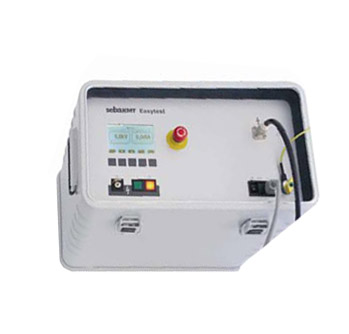

Easytest 20 кВ

Тестер включения среднего напряжения для предварительного испытания кабеля
Цена: определяется специалистом
Заказать
Скачать подробнее в формате PDF Версия для печати

Достоинства тестера Easytest 20 кВ

  • Полноценное испытание переменным напряжение
  • Надежное распознавание слабых мест в кабеле
  • Программируемая последовательность испытаний
  • Компактный, прочный корпус, небольшой вес
  • Испытание оболочки кабеля
  • Высокая безопасность испытаний благодаря автоматической разрядке испытуемого объекта

Описание

После прокладки или ремонта кабелей необходимо быстро и надежно испытать их.

Последующая подача напряжения без предварительного испытания представляет собой риск, к тому же в большинстве случаев многие нормы и внутренние инструкции не допускают этого.

Как известно, в случае кабелей с изоляцией из сшитого полиэтилена испытание постоянным напряжением относительно бесполезно и неэффективно, на старых кабелях из-за эффектов поляризации это может даже вызвать дополнительное старение или повреждение.

Практический опыт показывает, что испытания постоянным напряжением вскрывают только самые наглядные(грубые) проблемы. Скрытые проблемы не определяются и в будущем приведут к отказам при эксплуатации.

SebaKMT, зная об этой проблеме, разработала новый испытательный прибор, который, имея минимальные габариты и вес, предлагает преимущества испытаний переменным напряжением.

Имея выходное переменное напряжение 20 кВ и до 5 мкФ испытательную емкость, прибор Easytest располагает достаточной мощностью для испытания кабеля длиной до 15 км испытательным напряжением до 1,7 Uo.

Для кабелей с хлорвиниловой и бумажно- масляной изоляцией имеется режим испытания постоянным напряжением с измерением токов утечки.

Для расширения возможностей испытаний интегрирована функция испытания оболочки и тактовое выходное напряжение для точной локализации повреждений оболочки.

Функция протоколирования (опционально) позволяет сохранение данных измерений, а также предварительное программирование параметров измерения на Chipcard.

Технические данные

AC испытание

0..20 кВ(эфф) 0,5 мкФ@ 0,1 Гц 1 мкФ@ 0,05 Гц 2,5 мкФ@ 0,02 Гц 5 мкФ@ 0,01 Гц Автом. согласование частоты

DC испытание

0 ... 20 кВ

Измерение тока утечки

Автоматич. переключение между двумя диапазонами: 0   1 мА 0.....50 мА

Измерение тока утечки

Оптическая сигнализация

Tаймер

0 - 60 мин., 5 мин пауза

Испытание оболочки

0 ... 5 кВ, 0 ... 10 кВ

Точная локализация повреждения оболочки

0 ... 5 кВ, 0 ... 10 кВ DC, тактовая частота 1:3

Безопасность

Контроль заземления, аварийное отключение, ключевой блокиратор

Питание

110 В или 230 В, 750 Вт

Габариты

480 x 290 x 495 мм

Вес

17 кг

Класс защиты

IP 54 при закрытой крышке

Рабочая температура

-20 °C ... +50 °C

Температура хранения

-20 °C ... +60 °C

Опции:

  • Протоколирование посредством Chipcard и ПО банка данных „Winkis" или USB-флешка
  • Точная локализация
  • Приемник для точной локализации повреждений оболочки (ESG NT)
  • Защита от внешнего напряжения При присутствующем возвратоном напряжении прибор отключается и высоковольтный выход деактивируется с помощью разделительного переключателя.
  • Оптическая и акустическая сигнализация
  • Приемник для точной локализации повреждений оболочки ESG NT
  • Тележка для перевозки

Стандартные принадлежности:

  • ВВ соединительный кабель, сетевой и
  • заземляющий кабели
  • Сумка для принадлежностей
  • Ремень для переноски
  • Инструкция по эксплуатации
