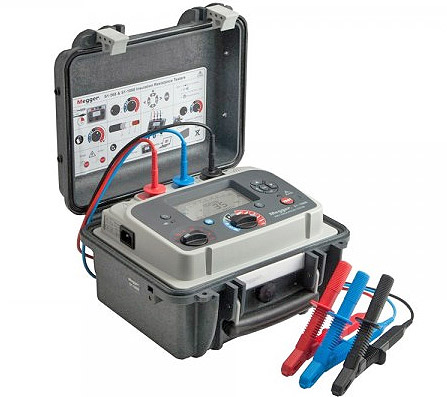

Megger S1-1568

Портативный тестер сопротивления изоляции

Измеряет сопротивление изоляции до 35 ТОм. Новая серия тестеров изоляции S1 компании Megger состоит из 5-киловольтной модели S1-568, 10-киловольтной S1-1068 и 15-киловольтной модели S1-1568. Эти самые современные приборы предназначены для энергосистем общего пользования и обслуживающих компаний, работающих в сфере производства, передачи и распространения электроэнергии. Благодаря ведущему в своем классе току заряда, шумоподавлению и программным фильтрам серия S1 компании Megger – это самые передовые тестеры сопротивления постоянным током на сегодняшний день.

Производительность приборов - главное в работе новой серии S1, которая обеспечивает быструю зарядку батарей и работу от источника переменного тока при разряженной батарее. Интуитивно понятный интерфейс пользователя обеспечивает работу тестера без потери времени на запоминание алгоритма работы. Простота работы обеспечивается двумя поворотными переключателями, а большой дисплей с подсветкой позволяет одновременно отображать множество результатов. Графическое руководство быстрого запуска расположено внутри крышки каждой модели для помощи неопытным пользователям.

Прибор обеспечивает безопасность работы, у 5-киловольтной и 10-киловольтной моделей категория защиты CAT IV 600 В до 3000 м и у 15-киловольтной CAT IV 1000 В до 4000 м. Изготовители комплексного оборудования и ремонтные организации оценят функцию дистанционного управления, позволяющую автоматизировать тестирование сопротивления в производственных помещениях, так же, как техники на подстанциях захотят работать на более удобном, безопасном расстоянии.

У серии S1 двойной корпус – твердый внешний для защиты тестера от сотрясений и внутренний противопожарный. Категория защиты корпуса препятствует проникновению влаги и пыли при хранении или транспортировке прибора. На крышках есть пристегиваемые кабельные карманы, благодаря которым кабели находятся с прибором постоянно. Крышки футляра съемные для более удобного доступа к клеммам.

В режиме испытания изоляции обеспечены пять предустановленных диапазонов напряжения, плюс диапазон блокирующего напряжения, устанавливаемый пользователем. Предварительно сконфигурированные тесты включают в себя следующее: определение индекса поляризации (PI), коэффициента абсорбции (DAR), испытание на диэлектрический разряд (DD) и тесты при ступенчатом (SV) и линейном изменении напряжения (Ramp test).

Увеличенная емкость памяти позволяет сохранять результаты с отметкой времени/даты, записывать данные и воспроизводить результаты на экране. Полностью изолированный интерфейс для USB-устройств или встроенный интерфейс Bluetooth® используется для безопасной передачи данных в ПО PowerDB компании Megger – версии Pro, Advanced и Lite программные средства управления ресурсами.

Испытательные кабели имеют двойную изоляцию и зажимы и рассчитаны на эквивалент 3 кВ одинарной изоляции до 6 кВ для набора кабелей со средними зажимами и эквивалент 5 кВ одинарной изоляции до 10 кВ для набора кабелей с большими зажимами. Испытательные кабели 15 кВ имеют изоляцию 15 кВ.

Применение

Тест сопротивления изоляции – это качественное испытание, которое указывает на эффективность электрической изоляции изделия. Область применения включает в себя: кабели, транс-форматоры, двигатели/генераторы, выключатели и изоляторы. Общие испытания изоляции представляют собой "выборочный контроль", 1-минутный тест сопротивления изоляции и 10-минутный тест индекса поляризации, где индекс поляризации (PI) – отношение сопротивления за 10 минут к сопротивлению за 1 минуту, и эти испытания являются температурно-зависимыми.

Особенности и преимущества

  • Измерение сопротивления: 15 ТОм - 5кВ, 35 ТОм - 10 кВ, 35 ТОм - 15 кВ
  • Высокий ток - 6 мА ток короткого замыкания.
  • Высокая стойкость к шумам - 8мА шумоподавление.
  • 4 программных фильтра: 10 с, 30 с, 100 с, 200 с.
  • Литиево-ионный аккумулятор – заряжается в течение 2
    часов и позволяет непрерывно тестировать нагрузку в
    100 МОм (S1-568) в течение 6 часов, аккумулятор соответствует IEC62133.
  • Категория защиты CAT IV 600 В до 3000 м (S1-568, S1-1068).
  • Категория защиты CAT IV 1000 В до 4000 м (S1-1568).
  • Дистанционное управление через USB-кабель.
  • Загрузка данных через USB-кабель или по Bluetooth.
  • Измерение сопротивления изоляции, измерение сопротивления изоляции по времени, коэффициент абсорбции (DAR), индекс поляризации (PI), диэлектрический разряд (DD), диагностические тесты при ступенчатом (SV) и
    линейном (Ramp) изменении напряжения.
  • Широкий LCD - дисплей с подсветкой.
  • Выделенная функция вольтметра (от 30 В до 660 В) переменного или постоянного тока.
  • Расширенная память, отображение на экране и часы для отображения результатов в реальном масштабе времени
  • Использование программного обеспечения (ПО) PowerDB.
  • Опция записи температуры и/или относительной влажности с сохранением результатов (измеряются независимо).
