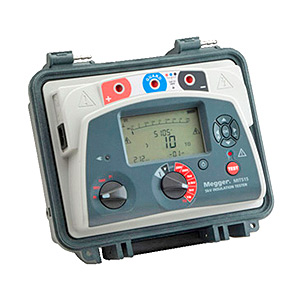

MIT515, MIT525 И MIT1025

Описание

• Измерение сопротивления до 10 TQ или 20 TQ (MIT1025) (TQ -тераомы)
• Тесты на индекс поляризации PI, коэффициент диэлектрических потерь DAR, диэлектрический разряд DD, при ступенчатом SV и линейном изменении напряжения
• Повышенная производительность - электропитание от линии / сети при разряде батареи
• Литий-ионная аккумуляторная батарея повышенной емкости, небольшое время зарядки
• Расширенный объем памяти с привязкой данных ко времени/дате
• Категория безопасности CATIV 600 В

Технические характеристики

Новая серия тестеров сопротивления изоляции меньше и легче предыдущих моделей и имеет, кроме того, улучшенные характеристики и возможность быстрой зарядки батареи. Эта серия приборов включает в себя три модели: одна начального уровня на 5 кВ и две полнофункциональные, одна на 5 кВ, а другая на 10 кВ. Измеряемое сопротивление до 10 ТО для моделей на 5 кВ и до 20 ТО для моделей на 10 кВ.

Повышенная производительность этих приборов основана на возможности выполнять измерения при их питании от линии/сети, когда разряжена аккумуляторная батарея. Интеллектуальный режим зарядки батареи обеспечивает оптимальную скорость заряда как функции ее остаточной емкости, гарантируя минимальное время зарядки.

Прочный корпус обеспечивает максимальную защиту портативного прибора, а пристяжной карман для проводов гарантирует, что провода всегда будут оставаться вместе с прибором. Крышка корпуса является съемной для обеспечения свободного доступа к клеммам. Степень защиты IP65 при закрытом корпусе предотвращает попадание воды/пыли. Высокая надежность и безопасность заложена в конструкции - все модели соответствуют категории безопасности CATIV 600 В и имеют двойную изоляцию.

В режиме испытания изоляции обеспечены пять предустановленных диапазонов напряжения плюс диапазон блокирующего напряжения, устанавливаемый пользователем. Предварительно сконфигурированные тесты включают в себя следующее: определение индекса поляризации PI, коэффициента диэлектрических потерь DAR, испытание на диэлектрический разряд DD и тесты при ступенчатом SV и линейном изменении напряжения.

Удобство и простота работы обеспечивается двумя поворотными переключателями, а большой дисплей с подсветкой позволяет одновременно отображать множество результатов.

Увеличенная емкость памяти позволяет сохранять результаты с привязкой ко времени/дате, записывать данные и вызывать результаты на экран. Полностью изолированный интерфейс для USB-устройств (тип В) используется для безопасной передачи данных в ПО PowerDB / Pro компании Megger - расширенные Advanced и простые Lite программные средства управления ресурсами.

Функции и возможности

• Макс. сопротивление изоляции 10 TQ (5 кВ) / 20 ТО (10 кВ).
• Диагностические тесты сопротивления изоляции с учетом времени плюс определение индекса поляризации PI и коэффициента диэлектрических потерь DAR.
• Работа с разряженной батареей с питанием от линии/сети.
• Быстрая зарядка литий-ионной батареи - до 6 часов непрерывных испытаний (5 кВ).
• Специальная функция вольтметра (от 30 В до 660 В).
• Категория безопасности CATIV 600 В.
• Большой ЖК-дисплей с автоматической подсветкой.
• Фильтр защиты от помех - подавление шума до 3 мА.
• Возможность работы на высоте до 3000 м над уровнем моря.
• Дополнительные функции MIT525/1025
• Функции тестирования диэлектрического разряда (DD), испытаний при ступенчатом SV и линейном (ramp) изменении напряжения.
• Увеличенная память данных с привязкой ко времени/дате и вызовом на экран.
• Часы реального времени.
• Выгрузка данных из памяти через изолированный USB (тип В) интерфейс (USB-кабепь к PC).
• Программные средства управления ресурсами PowerDB Lite.

Применение

Тест сопротивления изоляции IR - это качественное испытание, которое указывает на эффективность электрической изоляции изделия. Область применения включает в себя: кабели, трансформаторы, электродвигатели/генераторы, высоковольтные выключатели и изоляторы. Тест сопротивления изоляции идеален для измерения и регистрации долговременной стабильности изоляции - этот процесс известен как анализ тенденций. Испытания сопротивления изоляции являются температурно-зависимыми и требуют установки соответствия со стандартной температурой. Модели управления ресурсами предоставляют опцию регистрации температуры.
