Megger TDR1000/2

Одноканальный определитель повреждений кабеля — Рефлектометр TDR1000/2P

Новейший рефлектометр серии TDR способен определять и находить повреждения металлических кабелей. TDR1000 может использоваться на обесточенных и запитанных кабелях без блокирующего фильтра, CАТ III до 300 В фаза-ноль. Рефлектометр TDR измеряет время прохождения импульса по кабелю, с учетом изменения полного сопротивления, и обратного отражения. Зная скорость импульса, измерительный прибор преобразует время в расстояние. После этого возможно точечно определить местонахождение проблемного участка. Используя динамический рефлектометр типа TDR1000/2 можно определить расстояние от прибора до конца провода (до 3 000 м), а также расстояние до каждого повреждения в цепи. Проблема может находиться в клеммной колодке, в жгуте или в плохом соединении.

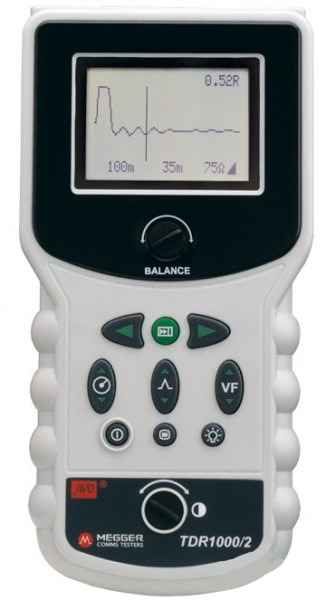

Измерительный прибор TDR1000/2 представляет собой карманный переносной рефлектометр, работающий по методу наблюдения за формой, для обнаружения участков повреждений на металлических кабелях. Минимальное разрешение прибора – 0,1м/0,3фт, а максимальный диапазон – 3км/9кфт в зависимости от выбранного типа кабеля и коэффициента усиления по скорости. Четыре доступных режима полного сопротивления (25, 50, 75, и 100 Ом) и коэффициент усиления по скорости в пределах от 0.30 до 0.99 обеспечивают соответствие прибора любым требованиям, применяемым к тестированию кабелей. Система управления прибором TDR1000/2 значительно упрощена: за каждой кнопкой закреплена отдельная функция, например, курсор левый-правый, коэффициент усиления по скорости, диапазон и т.д. Работа с прибором не требует продолжительного обучения, вероятность ошибок, отнимающих много времени снижена, а производительность, соответственно, увеличена. Нулевая передача помогает устранить «мертвую зону» в начале выведенной на экран трассы, которая обычно перекрывается передающимися импульсами. Регулируя функцию нулевой передачи, пользователь может получить более четкое изображение повреждений на ближнем конце кабеля. Кнопка быстрого поиска Уменьшает время, необходимое для обнаружения основных участков отражения волн на кабеле. Одно нажатие кнопки поиска автоматически регулирует диапазон, усиление и расположение меток относительно самого крупного повреждения кабеля за несколько секунд, что освобождает оператора от необходимости проверять по очереди все диапазоны вручную в поисках повреждений или конца кабеля.

Времяимпульсный рефлектометр (TDR) — основан на простом явлении отражения электрического сигнала от повреждения на ваш прибор с замером времени. Компания Меггер взяла на вооружение эту концепцию диагностики и внедрила в простые в использовании диагностические инструменты, которые позволяют даже не специалистам делать экспертные заключения. Способен определять и находить повреждения металлических кабелей. TDR1000 может использоваться на обесточенных и запитанных кабелях без блокирующего фильтра, до 300 В фаза/ноль.

Преимущества рефлектометра TDR1000/2P

  • Ч/б графический ЖК-дисплей с подсветкой (128x64)
  • Настройка контрастности изображения
  • Разрешающая способность 0.1 м
  • Подходит для использования на сетях телекоммуникаций типа Telecom TNV-3 или силовых сетях 300В CAT III
  • Не требует использования заграждающего фильтра для сети питания
  • Защита от атмосферных воздействий по классу IP54
  • Выбор пользователем значений полного выходного сопротивления 25 Ом, 50 Ом, 75 Ом и 100 Ом
  • Настройка “Нулевой передачи» для обнаружения дефектов ближе к краям кабеля
  • Автоматическая настройка усиления и направления для обнаружения дефектов одним нажатием кнопки
  • Индикация расстояния в метрах или футах
  • Работает на шести одноразовых батареях типа AA (6LR61)

Данный инструмент соответствует стандарту IEC61010-1 для работы с цепями под напряжением 300 V CAT III. Провода с предохранителями следует использовать, если напряжение между контактами выше 300 В. Выходные импульсы: 5 вольт от пика к пику на разомкнутых цепях. Длительность импульса определяется диапазоном и типом кабеля. Соответствует требованиям электромагнитной совместимости по стандарту BS EN 61326-1 (для легкой промышленности), минимальные параметры для класса В для всех тестов на помехоустойчивость. Рефлектометр предназначен для использования в помещениях и на открытых пространствах и имеет класс защиты от атмосферных воздействий IP54.
