TDR1000

Описание

• Простое управление
• Автоматические настройки для мгновенного использования
• Короткий импульс для идентифи-кации неисправностей в начале кабеля
• Функция удержания трассировки и проведения следующего измерения для возможности сравнения кабелей
• Класс защиты от пыли/влаги IP54 для работы в полевых условиях
• Предназначен для использования на всех типах металлических кабелях с парой жил

Технические характеристики

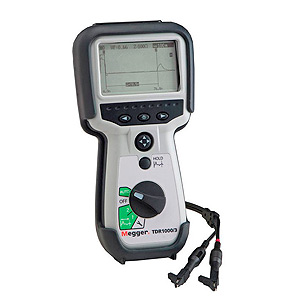

TDR1000/3 - ручной, компактный рефлектометр для поиска неисправностей на металлических кабелях. Имеет мини-мальное разрешение 0,1 м и максимальную дальность 5 км в зависимости от выбранного коэффициента укорочения и типа кабеля.

Доступно четыре выходных сопротивления (25, 50, 75 и 100 Ом) и коэффициент укорочения между 0,2 и 0,99 что соответ-ствует любым запросам для проверки металлических кабе¬лей.

TDR1000 имеет простой вариант выбора, который вместе с 4¬х позиционным переключателем управления, позволяет ин-туитивно управлять прибором.

Преимущества

Опция автоматического выбора позволяет автоматичесик подбирать параметры в зависимости от требуемого диапа¬зона, помогая быстро поставить диагноз ТБИ следа. Двойные курсоры позволяют полную гибкость, давая оператору пол¬ный контроль и мгновенный указание расстояния между двумя точками.

Функция HOLD (удержание) позволяет сравнение между трассировками, данная функция, позволяющая сравнивать два отклика отсутствует на большинстве современных ручных рефлектометров. Функция наложение добавляет возмож¬ность сравнения двух откликов в реальном времени. Высокое разрешения вместе с белой подсветкой и графическим дис-плеем, помогают пользователю в определении ключевых событий на трассе.

Подсветка графика монохромный ЖК-дисплей (256 х 128)

Регулируемая контрастность дисплея

Разрешение 0,1 м

Для использования на Telecom ТНВ-3 цепи, или 150 В

Силовые цепи CAT IV

Сетевой фильтр не требуется

Класс защиты от пыли/влаги IP54,

Авто выбор выходного импеданса (25, 50, 75 и 100 Ом)

2 нс импульс для определения места повреждения в начале кабеля

Авто выбор усиления и импульса для каждого диа-пазона

Показывает расстояние в метрах или футах
