Мультифункциональный комплекс ЭЗИТ

Мобильный мультифункциональный комплекс ЭЗИТ представляет собой комплект переносных приборов, оборудования и инструмента позволяющий проводить испытания и измерения параметров электрооборудования (силовые трансформаторы, комплектные распределительные устройства и др.) согласно РД 34.45-51.300 «Объем и нормы испытаний электрооборудования», а также проводить поиск повреждений кабельных линий и испытания средств защиты.

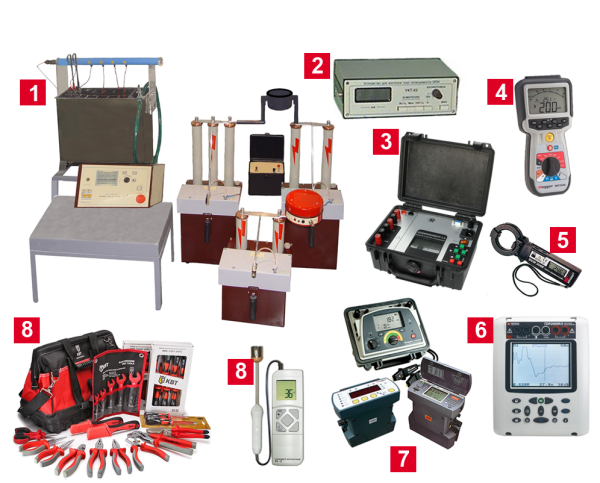

В мобильном комплексе ЭЗИТ предусмотрены следующие функции:

  • испытание изоляции оборудования повышенным напряжением промышленной частоты

  • испытание изоляции оборудования выпрямленным напряжением;

  • измерение ток утечки ограничителей перенапряжения под рабочим напряжением (снабженными датчиками ДТУ-03);

  • измерение сопротивления изоляции и коэффициента абсорбции;

  • измерение сопротивления контактов оборудования и сопротивления обмоток трансформаторов;

  • измерение потерь холостого хода силовых трансформаторов;

  • измерение сопротивлений короткого замыкания силовых трансформаторов;

  • измерение коэффициента трансформации;

  • локализация повреждений кабеля методом рефлектометрии;

  • поиск кабельных трасс и коммуникаций;

  • измерение токов утечки электрооборудования;

  • измерение температуры обмоток и изоляции электрооборудования;

  • испытание электрозащитных средств

Состав:

1) Аппарат высоковольтный испытательный АВ-50/70-3 предназначен для:

  • испытания изоляции защитных средств (изоляционные штанги, резиновые боты, перчатки, электроинструмент и т.п.)  переменным  высоким напряжением промышленной частоты, регулируемым в пределах 0 - 100кВ.

  • испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным электрическим напряжением, а также для испытания твердых диэлектриков синусоидальным электрическим напряжением частотой 50 Гц.

  • определения пробивного напряжения жидких диэлектриков (по ГОСТ 6581-75)

Аппарат предназначен для эксплуатации под навесом или в помещениях при рабочих значениях температуры воздуха от минус 10° С до плюс 40° С, относительной влажности 80 % при температуре плюс 20° С и атмосферном давлении 84,0 – 106,7 кПа  (630 – 800 мм. рт. ст.).

Аппарат может быть использован в двух вариантах:

  • стационарном,

  • переносном.

Для работы с аппаратом требуется два оператора, имеющих допуск к работе с электроустановками с напряжением свыше 1000 В.

Параметры испытательной ванны:

количество испытательных электродов — 4

габаритные размеры (с подставкой), мм — 670х470х1120

масса в сухом состоянии, кг,—  не более 1

Параметры встроенного киловольтметра:

пределы измерения напряжения переменного тока, кВ — 1, 20, 50, 100

приведенная относительная погрешность измерения,  %, не более — 3

Параметры встроенного измерителя тока:

предел измерения (постоянного и переменного тока), мА — 25

приведенная относительная погрешность измерения, %, не более — 3

Параметры высокопотенциального измерителя тока ИТВР-4:

предел измерения (постоянного и переменного тока), мА — 10

приведенная относительная погрешность измерения, %, не более — 3

Площадь, занимаемая аппаратом (рекомендуемая), м ² — 4

Масса оборудования, кг,   не более, — 100

Срок службы оборудования аппарата — 10 лет

2)  УКТ-03М — измерительное устройство для контроля тока проводимости

Назначение измерительного устройства для контроля тока проводимости УКТ-03М:

Обеспечение надежной эксплуатации нелинейных ограничителей перенапряжений в качестве обязательной процедуры предусматривает периодический контроль рабочих параметров ОПН для предупреждения преждевременного старения нелинейных металлоксидных сопротивлений и связанных с этим аварийных ситуаций. Степень старения нелинейных металлоксидных сопротивлений может быть оценена по величине тока утечки, протекающего через ОПН при рабочем напряжении. Этот параметр определяется изготовителем и указывается в паспортных данных на ОПН.

Диагностическое устройство включает датчик тока ДТУ-03М, стационарно встраиваемый в заземляющий проводник ОПН и переносной прибор-анализатор тока утечки УКТ-03М, подключаемый к датчику на время измерений. Для реализации данной процедуры ОПН стационарно устанавливается на изолирующее основание. Прибор анализатор обеспечивает измерение действующего значения тока на частоте 50 Гц и 150 Гц, а также пикового значения тока в диапазоне от 0.1 до 10 мА.

Ограничитель перенапряжений может быть проверен в условиях эксплуатации под рабочим напряжением без операций с заземлением.

Компактный, переносной прибор-анализатор имеет автономное питание и не требует подключения внешнего источника питания для проведения измерений.

Обеспечивается полная безопасность процедуры измерений за счет гальванической развязки датчика тока и прибора-анализатора, надежная защита от протекания разрядного тока через ОПН, соблюдение требований ПУЭ, техники безопасности и охраны труда при проведении операций контроля.

Гарантируется надежность работы при воздействии внешних электромагнитных полей и помех от коронного разряда на подстанции.

Состав измерительного устройства для контроля тока проводимости УКТ-03М:

  • датчик тока ДТУ-03М, стационарно встраиваемый в заземляющий проводник ОПН (приобретается отдельно);

  • пульт измерения УКТ-03М, подключаемый к датчику на время измерений.

Описание пульта измерения УКТ-03М:

Пульт измерения УКТ-03М конструктивно выполнен в виде самостоятельного прибора бесфутлярной конструкции в металлическом корпусе. На передней панели пульта размещаются кнопки выбора режимов измерения, включения питания пульта и табло ЖКИ индикатора. Кнопочные органы управления имеют следующие обозначения:

«50Гц » - режим измерения первой гармоники тока 50 Гц;

«150Гц» - режим измерения третьей гармоники тока 150 Гц;

«Max» - режим измерения максимального значения тока;

«ВКЛ» - включение питания пульта.

На передней панели пульта расположен также разъем для подключения соединительного кабеля

3) Коэффициент-1.3 — измеритель параметров трансформации

Описание измерителя параметров трансформации Коэффициент-1.3:

«Коэффициент -1.3» является новой версией прибора «Коэффициент», отличающейся расширенными функциональными возможностями, лучшими метрологическими характеристиками и быстродействием.

Прибор «Коэффициент -1.3» позволяет последовательно на каждой фазе измерять для трансформаторов всех схем и групп соединений по ГОСТ 30830:

Коэффициент трансформации

Потери холостого хода на малом напряжении

Сопротивление короткого замыкания

Выпускается в двух вариантах исполнения:

Стандартное (диапазон рабочих температур от 5˚C до 40˚C)

Северное (диапазон рабочих температур от минус 15˚C до 55˚C), обладает улучшенными конструкцией и влагозащищенностью

Особенности измерителя параметров трансформации Коэффициент-1.3:

Энергонезависимую память для 700 результатов измерений

Гальванически изолированный интерфейс RS232 для подключения к компьютеру

Программируемое число измерений с индикацией усреднённого значения

Ручной или автоматический выбор предела измерения

4) Megger MIT2500

Новый тестер MIT2500 разработан для проверки изоляции в условиях, где рабочие напряжения превышают 1000 В и требуются более высокие напряжения для измерения параметров изоляции. Прибор может работать с фиксированным диапазоном напряжений 50 B, 100 В, 250 В, 500 В, 1000 В и 2500 В. Регулируемый диапазон позволяет использовать любое напряжение от 50 В до 2500 В с шагом 10 В. Это позволяет удерживать выходное тестовое напряжение в пределах 2% погрешности от выбранного диапазона даже при выполнении проверки. И облегчает трудоёмкие работы по измерению напряжения пробоя изоляции.

Прочный корпус прибора с опорной конструкции имеется отсек аккумуляторов на 6 элементов, есть встроенная защитная клемма для уменьшения тока поверхностной утечки, который снижает точность при высоких напряжениях. За счёт многослойного литься приборы устойчивы к неблагоприятным погодным условиям, имеют класс защиты IP54 (пылевлагозащита).

Ключевые особенности

  • Тестирование изоляции до 2,5 кВ (новое) и в диапазоне 200 GΩ при помощи ручного инструмента.

  • Защитная клемма для точности при высоком сопротивлении (новое)

  • Регулируемое напряжение тестирования изоляции в диапазоне от 50 В до 2500 В (новое)

  • Стабилизированное напряжение проверки изоляции (новое)

  • Возможность зарядки от сети и от машины (новое)

  • Один диапазон, ускоренная проверка проводимости в диапазоне от 0,01 Ω до 1 MΩ (новое)

  • Индекс поляризации (PI) и Коэффициент абсорбции (DAR)

  • Работы согласно CAT IV 600 В

5) Megger TDR2000/2

Двухканальный TDR оснащен современным монохромным или цветным дисплеем. Он способен определять и обнаруживать место повреждения металлических кабелей на обесточенных и запитанных кабелях без блокирующего фильтра, до 300 В фазы относительно земли CAT III на расстояние до 20 км. TDR имеет внутреннюю память и ПО TraceMaster, позволяющее сохранять и анализировать формы сигнала на ПК.

Прибор TDR2000/2 от Megger - это самый современный черно-белый или цветной двухканальный рефлектометр, работающий по методу наблюдения за формой, с функциями обнаружения и локализации широкого спектра дефектов металлических кабелей. Прибор TDR2000/2 имеет минимальную разрешающую способность 0.1м и максимальный диапазон 20 км при коэффициенте усиления по скорости 0.9 и 16 км при коэффициенте 0.65. TDR2000/2 поддерживает измерения различных типов кабелей по одному или по двум каналам. Активные каналы можно сравнивать друг с другом или с записями, предварительно сохраненными в памяти. Кроме того, прибор позволяет проводить измерения дифференциальных каналов и определять взаимное влияние между ними. Результаты измерений отображаются на цветном дисплее формата QVGA с высоким разрешением. Функция настройки контрастности позволяет получить оптимальную четкость изображения на дисплее в различных условиях освещения.

6) Токовые клещи DCM300E

Описание

  • Разрешение 0,01 мА

  • Соответствие нормам EMC и EN61010-1

  • Диапазон 30 мA, 300 мA, 30 A и 300 A

  • Размер захвата 40 мм

  • Отображение результатов измерений на аналоговой столбчатой диаграмме и цифровом дисплее

Технические характеристики

Токовые клещи DCM300E - предназначены главным образом для контроля утечек тока на землю. Однако, верхний диапазон позволяет измерять токи до 300 А (переменного тока), что обеспечивает возможность применения этого универсального инструмента для большинства задач, связанных с измерением тока.

Прибор имеет четыре диапазона измерения: 30 мА, 300 мА, 30 А и 300 А с минимальным разрешением 0,01 мА на диапазоне 30 мА.

Для считывания показаний в тяжелых условиях измерений, где ограничен доступ или плохое освещение, может применяться функция удерживания показаний, что существенно облегчает измерения.

7) Микроомметры серии DLRO10 DLRO10HD DLRO10X

Описание

  • Прочный кейс традиционного типа

  • Работа от подзаряжаемых аккумуляторов и сети

  • Возможность выбора низкой или высокой выходной мощности

  • Высокая максимальная нагрузка

  • Пять режимов испытаний

  • Высокий уровень защиты входа - до 600 В

  • Степень защиты: IP65 для хранения и IP54 для эксплуатации

  • Поворотный переключатель диапазонов, облегчающий работу с прибором

  • Высокое качество исполнения и удобство использования

8) Термометр контактный цифровой ТК-5.01П

Предназначенные для измерения температуры поверхности твердых тел путем непосредственного контакта зонда с объектом измерения. Термометры контактные цифровые состоят из электронного блока и несменного погружаемого зонда. В качестве термочувствительного элемента в зонде используются преобразователи термоэлектрические (ТП) с НСХ по ГОСТ Р 8.585.

Условия эксплуатации:

  • температура окружающей среды, °С: -20…+50;

  • относительная влажность, %: не более 80 % при T = 35 °С;

  • атмосферное давление, кПа: 86 – 106

Функциональные возможности:

  • измерение температуры с ценой ед. младшего разряда 1°С.

  • индикация пониженного напряжения питания.

Особенности:

  • быстродействие

  • простота использования

Технические характеристики

  • Диапазон измеряемых температур,°С: -20...+200

  • Относительная погрешность, %: ±2 +ед.мл.разр.

  • Цена единицы младшего разряда,°С: 1

  • Количество типов сменных зондов: Один несменный поверхностного типа

  • Рабочие условия эксплуатации, °С: -20...+50

  • Напряжение питания, В: 9

9) Набор инструментов электромонтажника НИЭ-04 («1000 Вольт»)

Состав набора:

  1. Ножницы диэлектрические универсальные НИУ-01
  2. Ножницы диэлектрические  НКи-16
  3. Нож диэлектрический НМИ-01
  4. Нож диэлектрический НМИ-02
  5. Набор диэлектрических отверток НИО-5502
  6. Набор диэлектрических отверток НИО-5507
  7. Набор торцевых отверток НИО-5505-Т
  8. Набор диэлектрических ключей НИИ-06
  9. Диэлектрические пассатижи СТАНДАРТ 160 мм
  10. Диэлектрические пассатижи СТАНДАРТ 180 мм
  11. Диэлектрические длинногубцы СТАНДАРТ 200 мм
  12. Диэлектрические бокорезы СТАНДАРТ 180 мм
  13. Диэлектрические стриппер СТАНДАРТ 160 мм
  14. Диэлектрические круглогубцы СТАНДАРТ 160 мм
  15. Клещи переставные диэлектрические
  16. Мультиметр цифровой MAS830B
  17. Бесконтактный детектор напряжения MS 8902A
  18. Прочная сумка C-01 (КВТ) с резиновым дном и большим количеством отделений
  19. Вес набора с сумкой: 7.0 кг

Так же в состав комплекса входят приспособления:

  • Удлинитель однофазный, длина 50 м

  • Шуруповерт аккумуляторный в комплекте с набором бит (не менее 10 шт)

  • Дрель в комплекте со сверлами (не менее 10 шт, диаметр 1-10 мм)

  • Углошлифовальная машинка

  • Шуруповерт аккумуляторный

  • Электрозащитные средства (состав определяется по согласованию с заказчиком)
