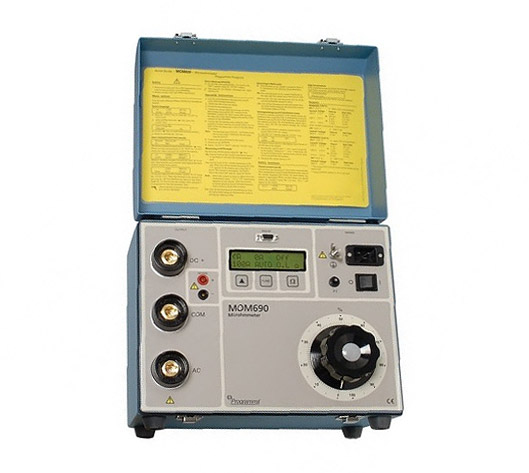

Megger MOM690

Микроомметр для техобслуживания высоковольтных выключателей и разъединителей

Измерительный прибор MOM690 дополняет семейство микроомметров компании Programma Megger. Измерение сопротивления - важная часть технического обслуживания высоковольтных выключателей и разъединителей. Приборы, которые измеряют сопротивление высоковольтных контактов и других элементов линий передачи электроэнергии, включены в спектр оборудования компании Programma Electric в течение многих лет. МОМ690 дополняет семейство микроомметров компании Programma Electric. Дополнительно к широким возможностям по предельно допустимому току,микроомметр МОМ690 обеспечивает микропроцессорное измерение, сохранение и документирование результатов. Встроенное ПО позволяет пользователю выполнять отдельные тесты и полные циклы испытаний с сохранением результатов. Дополнительное ПО MOMWin позволяет экспортировать результаты испытаний в РС для дальнейшего анализа и составления отчета. Диапазоны измерений устанавливаются автоматически, сопротивление измеряется непрерывно, и результаты тестирования могут быть автоматически зафиксированы при текущем значении тока испытаний. Что может быть проще? После испытаний выключателя с помощью токового трансформатора, установленного в его токовой цепи, например, баковых выключателей и элегазовых коммутаторов, некоторые стандарты рекомендуют размагничивание токовых трансформаторов. Эта хлопотливая задача может быть выполнена легко и просто благодаря наличию в MOM690 выхода переменного тока. Выход переменного тока может быть использован как многоцелевой источник тока в различных применениях.

Перед тем, как измерять сопротивления в сетевых прерывателях, а также перед отключением переключателей (изоляторов) следует убедиться в том, что тестируемый прибор закрыт и заземлен с одной стороны. Если в сеть включен трансформатор тока, подключенное к нему защитное реле должно быть блокировано во избежание возбуждения. После того, как измерение произведено, вы можете проделать обычные процедуры по размагничиванию сердечников трансформатора тока, которые предпринимаются после прохождения через трансформатор постоянного тока. Никогда не открывайте сетевой прерыватель, пока к нему подключен микроомметр.
Микроомметр предназначен для измерения сопротивления контактов прерывателя, шинных соединений, контактных элементов шинных соединений и других высокоточных соединений. При увеличении сопротивления контактов вследствие окисления, ослабления или неправильной затяжки резьбовых соединений, в точках контакта температура повышается сверх нормы. Нагрев приводит к понижению проводимости, тем самым, ускоряя подъем температуры, что в свою очередь часто приводит к серьезным неприятностям. Используя микроомметр проблемы, подобные вышеописанным можно обнаруживать на ранней стадии и устранять их задолго до возникновения серьезных последствий. Регулярная проверка сопротивления контактов предоставит Вам адекватную информацию о состоянии системы в целом.
Во время замера омметр генерирует высокий ток. Этот ток не должен вести к повышению температуры внутри прибора. В предотвращение этого прибор снабжен термопредохранителем и миниатюрным сетевым прерывателем, работающим как линейный предохранитель. Микромметр также снабжен индукционной защитой. Для защиты от внешних избыточных напряжений ток на выходе и измерительный вход развязаны на землю. Для произведения измерений используется выпрямленный ток полного колебания, т.е. импульсный постоянный ток.
