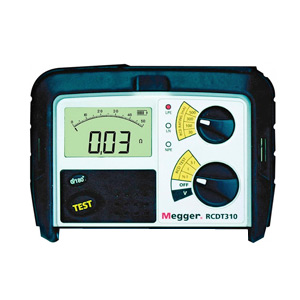

RCDT 300

Описание

• Тестирует стандартные, специальные, программируемые устройства и устройства постоянного токаТестирование скорости нарастания
• Автоматическое (удаленное) тестирование
• Безопасен при 3 фазном тестировании
• Позволяет тестирование источников питания 110В с центральными отводами
• Прочный резиновый армированный футляр с встроенной крышкой исполнения IP54
• Интерфейс USB для загрузки результатов испытаний

Технические характеристики

Стандартные пределы измерений
Серия RCDT300 может осуществлять тестирование 1/2I, 1xI и 5xI устройств с остаточным током мощностью 30 мА, 100 мА, 300 мА и 500 мА на устройствах общего назначения и специальных (с временной задержкой). RCDT320/330 могут также испытывать устройства с мощностью 10 мА и 1000 мА. Все приборы тестируют постоянный ток устройств с остаточным током.

Время тестирования обычных и специальных устройств:
Обычные 1/2I - 2с | I - 300мс | 5I - 40 мс
Специальные 1/2I - 2с | I - 2c | 5I 4- 150 мс

Испытания 5I возможны на устройствах с остаточным током мощностью до 100 мА.

Полярность
Все устройства могут испытываться при 0°/180°. Специальные устройства
У специальных прерывателей происходит задержка отключения. Проверка задержки увеличивается и допускается задержка в 30 с между измерением напряжения повреждения и применением испытательного тока.

Напряжение прикосновения
Напряжение прикосновения измеряется в начале тестирования устройств с остаточным током. При возможности он отображается на аналоговой дуге по завершении тестирования.
Напряжение прикосновения выбирается 25В или 50В.

Прочность

Сконструирован для противостояния ударам, защищен армированным каучуком..

Прочная крышка защищает дисплей во время тестирования и закрывает его окончании.

Простота использования

Все функции понятны и очевидны.

Раскраска показателей облегчает выбор диапазонов тестирования, экономя время испытаний и обнаружения повреждений.

Инструкция пользователя дает все нужные сведения.

Прибор удобно висит на шее, освобождая руки, поскольку он тщательно сбалансирован. Приборы с остаточным током, чувствительные к постоянному току

Эти приборы можно тестировать при 1/2I, 1 xI и 5xI. Тестирование разгона (RCDT320/330)

Для замера тока отключения устройств с остаточным током. Уровень тока медленно повышается с 1/2I до 1I (+10%). Когда устройство с остаточным током отключается, на экране появляется и удерживается ток отключения.

Очень полезен для диагностирования нарушения отключения устройств с остаточным током.

Автоматическое тестирование (RCDT320/330)
При тестировании устройств с остаточным током и необходимости присутствия тестера в разных местах пользователь подключает RCDT320/330 к цепи и готовится к переключению тестируемого устройства. RCDT320/330 автоматически проведет тестирование 1/2I, 1 xI и 5xI при 0°/180°. Устройство с остаточным током переключается электриком при каждой задержке, и тестер автоматически переходит к следующему испытанию. Все результаты отображаются по окончании тестирования, экономя ваше время и силы.
RCDT330 имеет возможность тестирования программируемых устройств с остаточным током , охватывая диапазон от 10 мА до 1000 мА с шагом 1 мА.
RCDT330 сохраняет результаты тестов во внутренней памяти. На месте можно сохранить более 1000 результатов и загрузить в компьютер при возможности. Данные сохраняются в памяти при выключении прибора или разрядки батарей.
Для диапазона результатов можно выбрать номер ссылки для использования того же тестера в разных местах и простого разделения при загрузки в ПК. Столбчатая диаграмма показывает объем использованной памяти.
Результаты тестов загружаются в крупномасштабные таблицы со значениями, разделяемыми запятой, и могут вводиться в Microsoft Excel. Если требуются сертификаты или отчеты, результаты можно отправить непосредственно в комплект программ Megger Powersuite Professional с набором свойств для создания профессиональной документации по стандартам NICEIC, ECA BS и другим.

Меры обеспечения безопасности

Для защиты пользователя и прибора от ненадлежащего использования тестер RCDT имеет много свойств, известных как интеллектуальная система безопасности Megger включая:

Светодиодные индикаторы подключения - показывают подключения испытательных проводов и состояние подачи питания

Блокировка - предотвращает опасное подключение испытательных проводоа

3-фазная безопасность - Даже если RCDT подключен через фазу, прибор останется неповрежденным.

Запрет испытаний - Если напряжение питания превышает 300 В, испытание будет запрещено.

Кроме того, эта серия отвечает требованиям IEC 61010-1 по безопасному подключению к питанию по Category III supply (300 В фаза к земле).
Эти новые электрические тестеры Megger просты и надежны.

В серию входят:

MIT300 range - Изоляция и целостность

LT300 range - Тестирование контуров

RCDT300 range - Тестирование устройств с остаточным током

Они отвечают всем современным требованиям по тестированию электроприборов.
Тестирование устройств с остаточным током Проверка времени отключения 1/2I, I, 5I RCD *** Выборочные прерыватели ***
Прерыватели постоянного тока (1/2 I, I, 5I)***
Устройства 30, 100, 300, 500 мА***
Устройства 10 мА /1 A **
Испытание тока отключения (RAMP)**
Автоматическое испытание последовательности** Выбор полярности 0°/180° ***
Запрет показа напряжения прикосновения (по выбору)***
Максимальное напряжение прикосновения (25V/50
