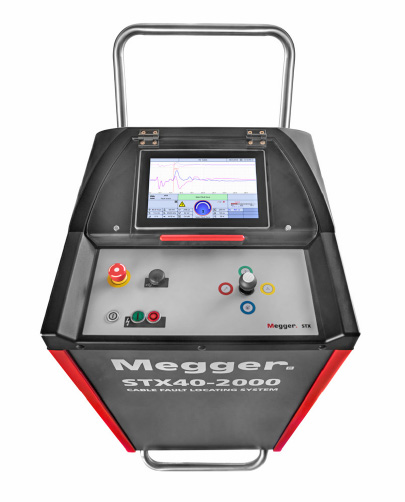

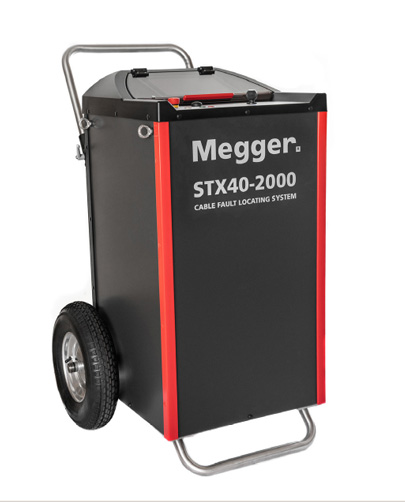

STX40-2000

• Портативный прибор, идеально подходящий для работы в полевых условиях, IP 43

• Простое современное управление посредством поворотно-нажимного интерфейса

• Энергия ударного импульса до 2 000 Дж

• Испытание постоянным током до 40 кВ, ударные импульсы до 32 кВ, прожиг до 40 кВ

• Методы предварительной локализации: ARM (индуктивный, Multishot), ICE, DECAY

• Встроенные цепи безопасности для мониторинга цепи заземления (F-Ом) и контроля напряжения касания (F-U)

• Полное управление всеми высоковольтными режимами работы посредством рефлектометра Teleflex

ОПИСАНИЕ

STX40 - самая мощная и самая современная портативная система локализации кабельных повреждений на рынке. Она идеально подходит для испытания кабелей, анализа, предварительной и точной локализации мест повреждений изоляции в кабелях низкого и среднего напряжения. Благодаря источнику постоянного тока 40 кВ и мощному высокочастотному блоку прожига для преобразования повреждений, STX40 очень эффективна в работе с кабелями с бумажно-масляной изоляцией. STX40 полностью автоматизирован, благодаря моторизованным высоковольтным переключателям, управляемыми с помощью поворотно-нажимного интерфейса или цветного сенсорного экрана. Краткий обзор основных характеристик.

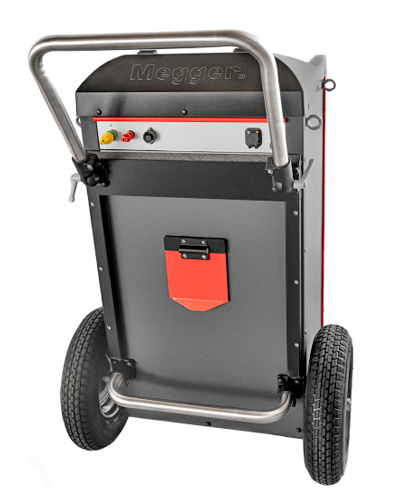

Легкая влагозащищенная конструкция для работы на открытом воздухе, благодаря IP 43 и весу 118 кг

Яркий, устойчивый к солнечному свету цветной сенсорный дисплей с диагональю 10,1 дюйма

Измерение сопротивления изоляции напряжением до 20 кВ в диапазоне до 650 МОм.

Испытание постоянным током до 40 кВ с функцией линейного подъема напряжения и автоматическим определением напряжения пробоя

Интегрированный рефлектометр для предварительного определения местоположения на основе эхо-импульсных методов и переходных процессов

Ударный импульс 8/16/32 кВ мощностью до 2000 Дж, опционально 4 кВ с 1100 Дж

Очень эффективный высокочастотный прожиг до 40 кВ. Максимальный ток прожига до 850 мА

Методы предварительной локализации STX40 предоставляет следующие высоковольтные методы предварительного определения местоположения:

Индуктивный ARM Multishot: метод отражения от электрической дуги – накладывание на рефлектометре сравнительной рефлектограммы и рефлектограммы повреждения, получаемой при возникновении в месте повреждения электрической дуги после подачи в кабель высоковольтного импульса через индуктивный фильтр.

Отображается 15 сравнительных измерений при подаче одного ударного импульса (функция Multishot), результаты оцениваются автоматически.

ICE – Токо-импульсный метод: после возникновения пробоя при разряде конденсатора измеряется токовая составляющая блуждающей волны. Этот метод подходит для длинных кабелей, кабелей с бумажно-масляной изоляцией и кабелей с высокими токами

утечки.

DECAY: после возникновения пробоя при заряде кабеля высоким напряжением измеряется составляющая напряжения блуждающей волны. Этот метод подходит для очень длинных кабелей, кабелей высокого и сверхвысокого напряжения и кабелей с очень высоким напряжением пробоя.

IFL: Локализация нестабильных повреждений, для простой локализации нестабильных повреждений, которые часто возникают, например, в сетях уличного освещения.
